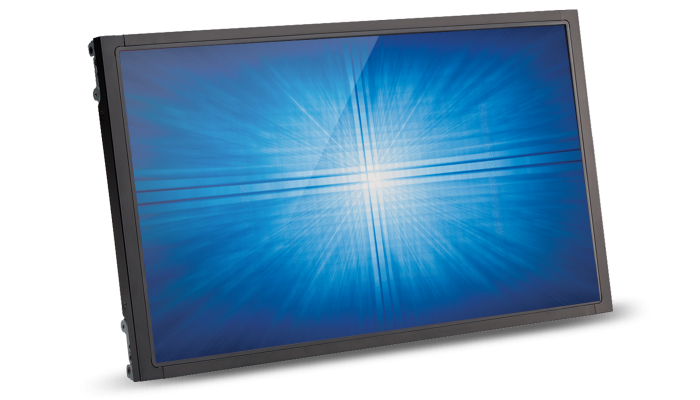

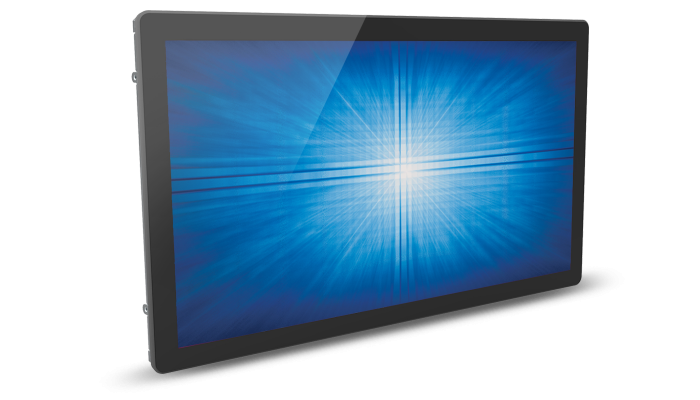

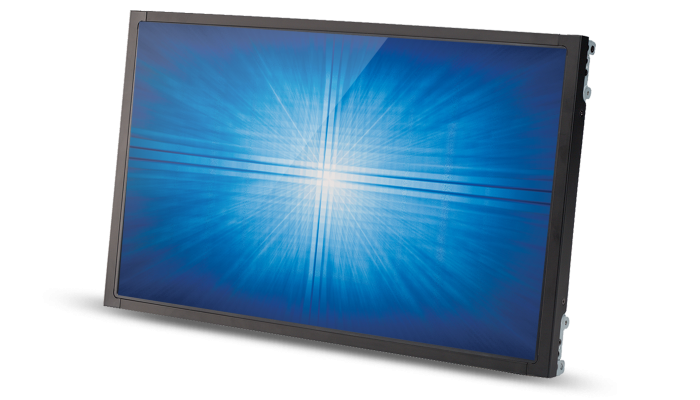

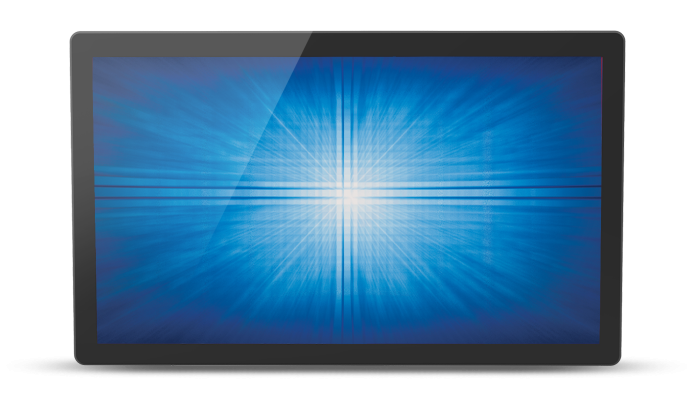

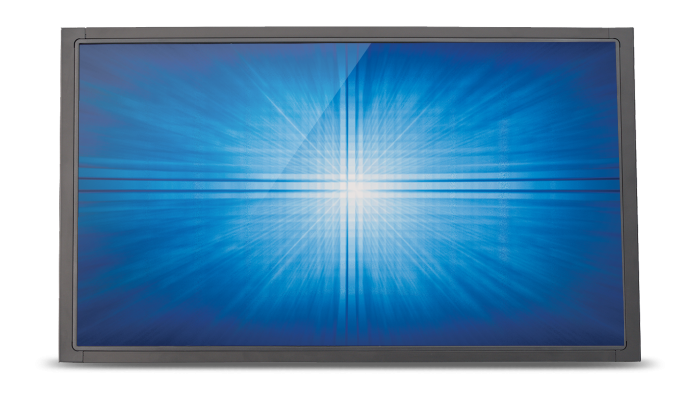

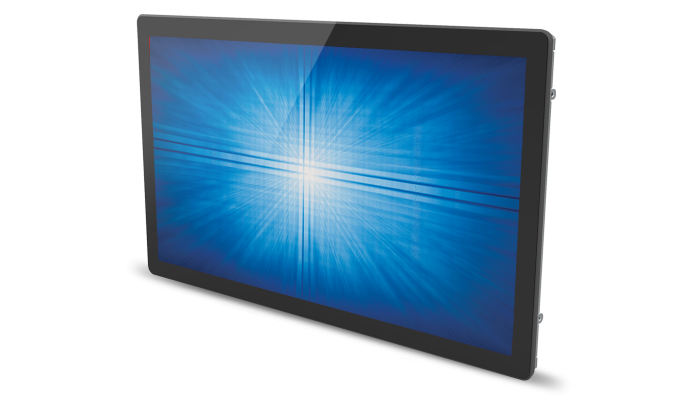

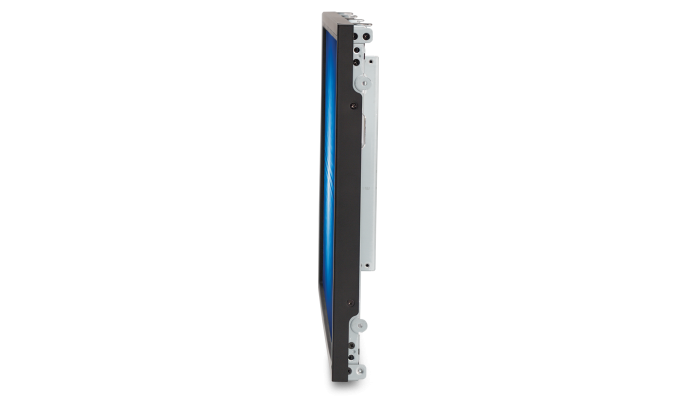

2243L 开放式触控屏 (停产)
概述
Elo的 3243L 32寸开放式宽屏触摸屏采用了已经实践证明的Elo专业技术,具备出色的可靠性能.因为采用了先进的LED背光技术,面板变得更纤薄,功耗更低,产生更少的热量.其外观设计紧凑浅薄,让Elo面向自助零售和博彩娱乐应用的系列产品中又增添一名“得力干将”.3243L 采用的最高质量的显示面板以及注塑成型的迷你表圈,另外您可以配合您的需求选择不同的触摸技术和多种安装选项.
简单 集成该触摸屏密封设计,防止污垢、灰尘及液体带来的影响.投射式电容型号(PCAP)高度密封,可将其浸泡于液体中仍然保持IP65的等级评价.从设计到模具全程由Elo把关,产品使用寿命远远高于同类产品且极大降低后期的隐形成本. |
 |
 |

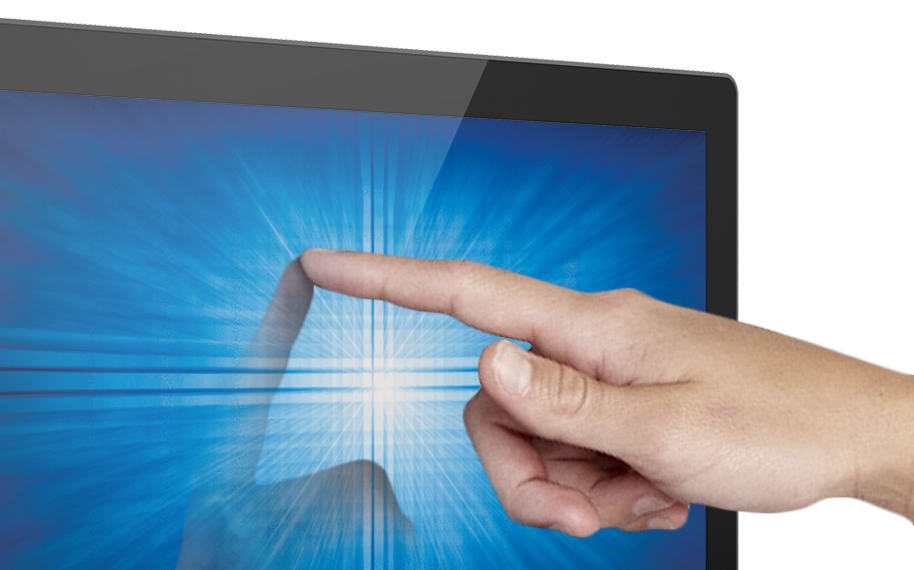

马上可用2243L提供了业界领先的单点触控,点触控或多点触控技术多种技术选项.无缝无表圈的22英寸显示屏可提供多点触控(4点触控)PCAP技术,提供边到边玻璃设计,开箱即可扩地快速和极灵敏的响应.IntelliTouch提供标准表圈,单双点触控选项以获得最佳光学质量.2243L触控屏都提供纯玻璃结构,支持清晰,明亮,持久的性能,其化学加固玻璃也使该屏幕几乎不可能有物理磨损.
|

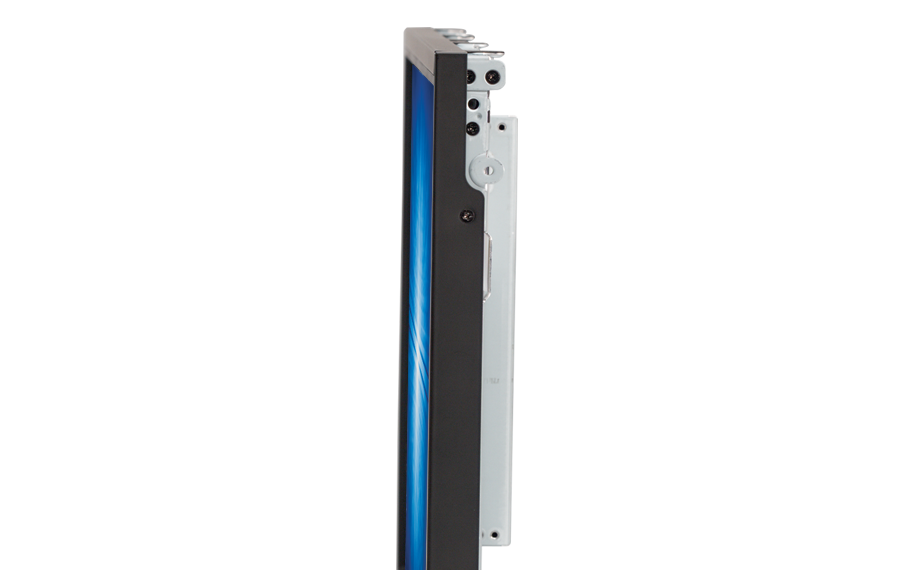

商业级别Elo开放式边框触摸屏为您带来高质量和高可靠性.Elo一直以其三年标准质保而闻名.从产品设计到产品制造到软件开发,到产品测试所有过程都由Elo 亲自完成,追求的是产品能完美的运行. 我们的所有产品都经过（超过20项）严格的可靠性测试，保证50,000 MTBF.
|
 |
特色元素
- 超薄外壳,时尚简洁
- 超高清LCD显示器可以展现出清晰的画面质量
- 高达170° (h) × 160° (v),的可视角度,竖屏模式如果需要同等的可视角度 请参考2244L 或者2294L
- 适合高频率,高流量,高强度的使用场景
- 包括面板的整个单元三年质保
规格
-
技术
产品料号
IntelliTouch (全球) - E059181
IntelliTouch Dual Touch (全球) - E237584
PCAP (全球) - E811441外壳颜色
黑色
触控技术
SAW (IntelliTouch®表面声波) - 单点触控
SAW (IntelliTouch® 表面声波)-双点触控
PCAP (TouchPro® 投射式电容)-10点触控对角线
21.5 英寸对角线，有源矩阵 TFT LCD (LED)
屏幕显示 (OSD)
通过OSD控件箱连接的单元开关进行访问
控件:菜单,向上,向下,选择
设置:亮度,对比度,时钟,相位,水平位置,垂直位置,自动调节,长宽比,锐度,色温,OSD超时,OSD语言,OSD水平位置,OSD垂直位置,首选视频源
语言:英文,法语,意大利语,德语,西班牙语,简体中文,繁体中文,日语
Lockouts:OSD,电源长宽比
16:9
有效显示区域 (mm)
18.77" x 10.56" / 476.64mm x 268.11mm
分辨率
1920 x 1080
其他支持的分辨率
640 x 480 60Hz
720 x 576 50Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1280 x 960 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz
1440 x 900 60Hz
1680 x 1050 60Hz
1920 x 1080 50, 60Hz可视角度
水平: ±85° 或 170° 总计 / 垂直: ±80° 或 160° 总计
色彩
1670万
亮度 (标准)
LCD 面板: 250 尼特
IntelliTouch: 225 尼特
IntelliTouch DT: 225 尼特
PCAP: 225 尼特响应时间 - 总计 (标准)
5 毫秒
对比度
1000:1
视频输入格式
模拟 VGA, DVI-D
视频输入信号接口
Mini-D-sub 15头 VGA类型,DVI-D连接器
视频输入频率
水平: 31.5-80 kHz
垂直: 50-75 Hz电源
外部 DC - 适配器 （单独销售）
电源连接器 (适配器)
型号：IEC 60320 C14
适配器输入电压范围:100-240VAC,50/60Hz输入电压
12VDC +/- 5%
输入接口
同轴电源插口（针脚外径2mm，柱内径6.4mm）
功耗 (标准)
显示器:
运行: 22W
显示器+ 适配器 @ 230V/50Hz
运行: 25 W
休眠: 2.2 W
关机: 1.1 W尺寸
IntelliTouch: 20.15" x 11.74" x 1.67" / 511.7mm x 298.1mm x 42.6mm
IntelliTouch DT: 20.7" x 12.49" x 1.59" / 525.9mm x 317.3mm x 40.4mm
PCAP: 20.31" x 12.24" x 1.5" / 516mm x 311mm x 38.5mm运输尺寸
24.41" x 7.87" x 16.93" / 620mm x 200mm x 430mm
重量 (不含包装)
10.6 lbs / 4.81 kg
重量 (含包装)
15.3 lbs / 6.95 kg
工作温度
0°C 至40°C / 32°F 至104°F
储存温度
-20°C 至60°C / -4°F 至140°F
湿度
工作: 20% 至80%
储存: 10% 至90%密封性
触控屏密封至边框
触控屏密封至LCDMTBF
50,000小时演示
质保
3年
机构认证
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
电源线
Elo P/N: E378229 (灰色), 需要额外购买
安装选项

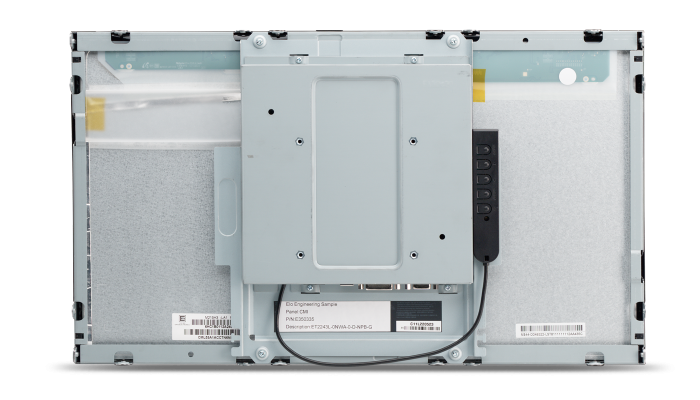

VESA 4孔100mm安装接口（位于装置背部）
双孔安装接口（全部四个面上）
详见尺寸图包装内含
VGA线
Touch USB线
用户手册CD光盘
快速安装指南
ZB款：嵌装式托架，含螺钉
边框款：L（侧固定座）型托架，带螺钉相关选项/可选外设
Elo OSD遥控器(RJ45) - Elo P/N: E483757
替换线缆套件 - Elo P/N: E378229
北美电源适配器 - Elo P/N: E005277
欧洲&韩国电源适配器 - Elo P/N: E571601
英国电源适配器 - Elo P/N: E180092
中国电源适配器 - Elo P/N: E558862
台湾电源适配器 - Elo P/N: E818655
日本电源适配器 - Elo P/N: E182546
阿根廷电源适配器 - Elo P/N: E887099
IntelliTouch 手写笔 - Elo P/N: D82064-000
Elo 20-寸 & 22-寸 宽嵌入式安装支架 - Elo P/N: E190706
Elo 22-寸 机架安装支架 - Elo P/N: E462672
Elo 22-寸 宽版前边框 - Elo P/N: E668194
Elo 22-寸 – 宽版L形支架套件 – Elo P/N: E530432可选配件
备用托架套件 - Elo P/N号：E530432
备用OSD遥控 - Elo P/N号：E483757
（均需加价购买）可选的PCAP手写笔
E066148
可选 IntelliTouch 手写笔
专用手写笔,特别为IntelliTouch 或IntelliTouch Plus表面声波技术而设计 追加成本后可提供产品型号D82064-000
配置
