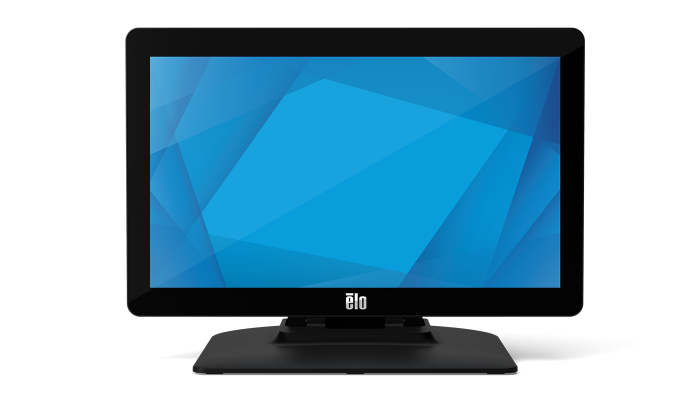

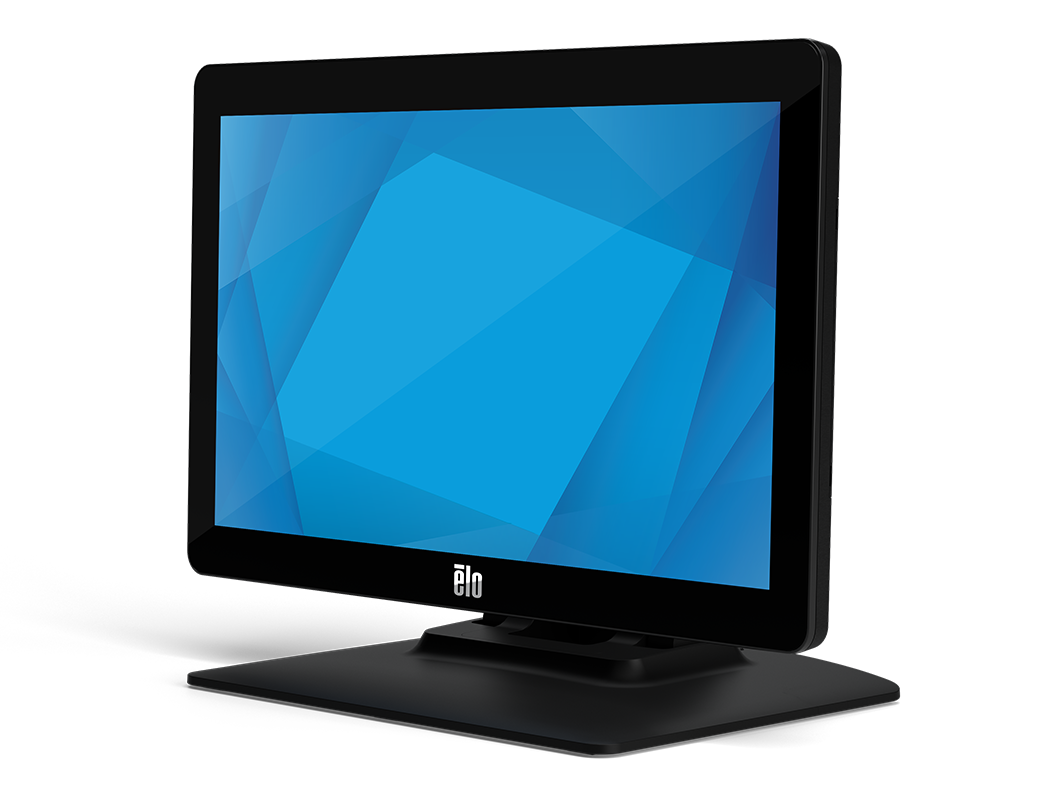

1502L 15寸触控显示器

规格

• 技术

  ---

  产品料号

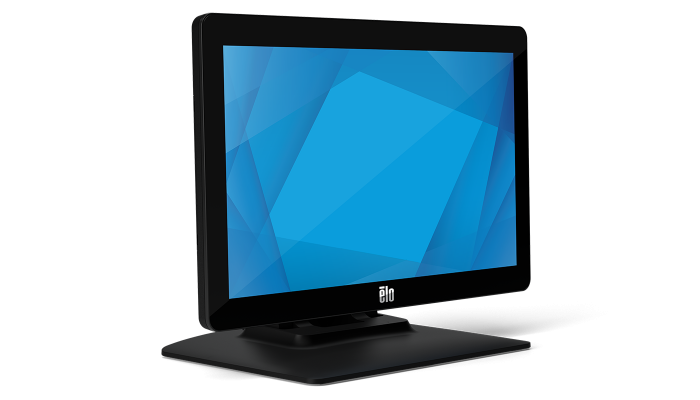

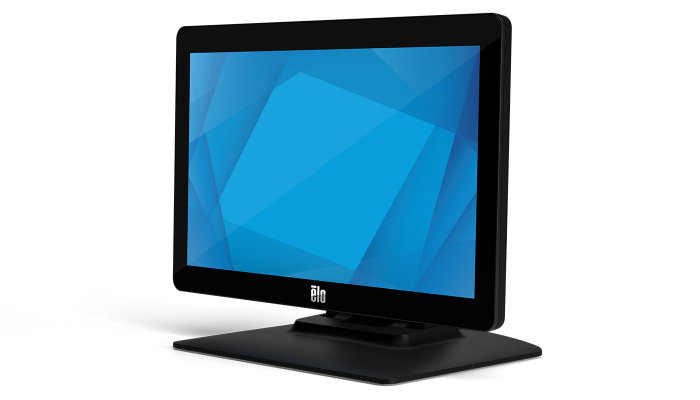

  PCAP, USB-C, 全高清型号带支架（全球) - E155645

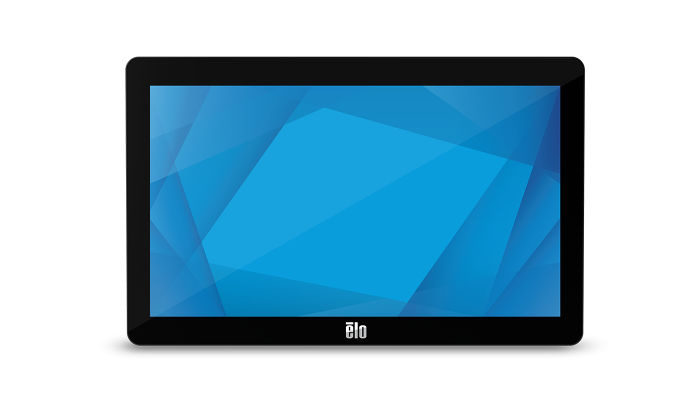

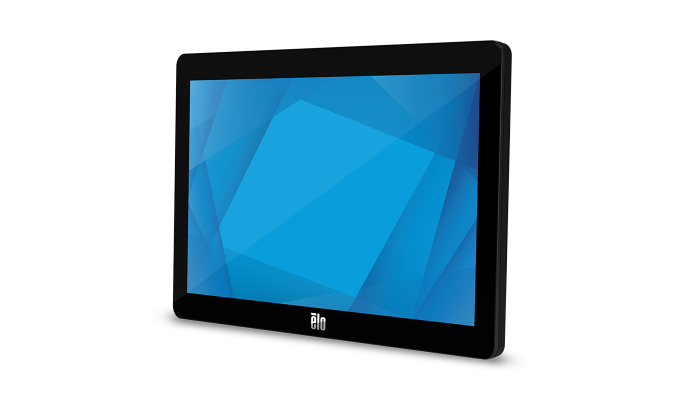

  PCAP, USB-C, 全高清型号不带支架（全球) - E125496
  PCAP 高清型号带支架（全球) - E318746

  外壳颜色

  黑色

  触控技术

  PCAP (投射式电容) - 10点触控

  对角线

  15.6 英寸对角线，有源矩阵 TFT LCD (LED)

  显示器厚度

  1.28" / 32.4 mm

  长宽比

  16:9

  有效显示区域 (mm)

  13.55" x 7.62" / 344.16 mm x 193.5 mm

  分辨率

  全高清型号: 1920 x 1080
  高清型号: 1366 x 768

  其他支持的分辨率

  全高清型号:
  640 x 480 60Hz
  640 x 400 70Hz
  720 x 400 70Hz
  800 x 600 56, 60Hz
  1024 x 768 60Hz
  1280 x 720 50, 60Hz
  1280 x 800 60Hz, 60Hz RB
  1280 x 960 60Hz
  1280 x 1024 60Hz
  1360 x 768 60Hz
  1366 x 768 60Hz, 60Hz RB
  1440 x 900 60Hz, 60Hz RB
  1680 x 1050 60Hz, 60Hz RB
  1920 x 1080 50, 60Hz

  高清型号:
  640 x 480 60Hz
  640 x 400 70Hz
  720 x 400 70Hz
  800 x 600 56, 60Hz
  1024 x 768 60Hz
  1280 x 720 50, 60Hz
  1360 x 768 60Hz


  可视角度

  全高清型号：
  水平：±80°/总共160°;垂直：±80°/总共160°

  高清型号：
  水平：±45°/ 90°总计;垂直：-35°/ + 15°/ 50°总计

  色彩

  全高清型号：1670万；高清型号：26万

  亮度 (标准)

  全高清型号
  LCD面板: 250 nits
  PCAP +直流电源: 225 nits
  PCAP + USB-C 5V电源: 180 nits

  HD型号
  LCD面板: 220 nits
  PCAP +直流电源: 198 nits

  响应时间 - 总计 (标准)

  全高清型号: 25 ms
  高清型号: 10 ms

  对比度

  高清版本: 700:1 /高清版本: 400:1

  触控界面

  USB

  表面处理

  防眩光

  屏幕显示 (OSD)

  可通过底部的链接了解更多：

  侧面案件: 菜单, 上, 下, 选择

  设置：亮度，对比度，时钟，相位，水平位置，垂直位置，自动调整，宽高比，清晰度，色温，OSD超时，OSD语言，音量，静音，调出默认值，音频选择，视频优先级，信息，触摸睡眠模式，外设端口（仅适用于USB-C显示器）

  语言: 英语, 法语, 意大利语, 德语, 西班牙语, 简体中文, 繁体中文, 日语

  锁定: OSD, 电源

  I/O 端口

  全高清型号：
  1 x USB Type-C
  1 x 音频插孔（输入）
  1 x VGA（Micro-HDMI母头连接器）
  1 x HDMI
  1 x 12V D / C输入
  3 x Micro-USB（顶部、左侧、右侧）以支持Elo Edge Connect外设

  高清型号：
  1 x USB Type-B
  1 x 音频插孔（输入）
  1 x VGA（Mini-VGA母头连接器）
  1 x HDMI
  1 x 12V D / C输入
  3 x Micro-USB（顶部、左侧、右侧）以支持Elo Edge Connect外设

  扬声器

  2 x 2W 内置扬声器

  Video_1

  全高清型号：
  模拟VGA
  HDMI
  USB Type-C
  *建议使用Elo USB Type-C转Type-C线（料号：E710364），以防止任何兼容性问题

  高清型号：
  模拟VGA
  HDMI

  视频输入格式

  水平: 31.5 - 82 KHz
  垂直: 50 - 75 Hz

  电源

  全高清型号：
  选项1：USB Type-C输入范围：5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A
  选项2：包装内含外部DC适配器12V / 36W
  显示器输入电源连接器：同轴电源插孔（2.0mm（+0.0 -0.1mm）插针外径，6.4mm（+/- 0.3mm）筒内径，8.8mm（+/- 0.3mm）筒深度）
  显示器输入电压范围：12VDC +/- 5％
  适配器输出电源连接器：直流筒形插头（2.1mm（+/- 0.1mm）针内径，5.5mm（+/- 0.05mm）筒外径，9.5mm（+/- 0.3mm）筒长度）
  适配器输入电压范围：100-240 VAC
  输入频率：50-60 Hz

  高清型号：
  包装内含外部直流适配器12V / 36W
  显示器输入电源连接器：同轴电源插孔（针外径2.5mm，筒内径6.4mm）
  显示器输入电压范围：12VDC +/- 5％
  适配器输出电源连接器：DC筒形插头（2.5mm（+ 0.1mm）插针内径，5.5mm（+/- 0.05mm）筒外径，9.5mm（+/- 0.3mm）筒长度）
  适配器输入电压范围：100-240 VAC
  输入频率：50-60 Hz

  功耗 (标准)

  全高清型号（显示器+适配器):
  开：9.26W
  睡眠：1.87 W
  关：0.2 W

  高清型号（显示器+适配器):
  开：10.2 W
  睡眠：0.4 W
  关：0.2 W

  显示器尺寸 (不含底座)

  9.62" x 15.23" x 1.28" / 244.39 mm x 386.96 mm x 32.4 mm

  显示器尺寸 (含底座)

  11.21" x 15.23" x 7.84" / 284.65 mm x 386.96 mm x 199.12 mm

  运输尺寸

  带支架: 8.03" x 17.76" x 13.54" / 204 mm x 451 mm x 344 mm
  不带支架: 6.89" x 17.76" x 12.60" / 175 mm x 451 mm x 320 mm

  重量 (不含包装)

  带支架: 6.72 lbs / 3.05 kg
  不带支架: 3.62 lbs / 1.64 kg

  重量 (含包装)

  带支架: 11.05 lbs / 5.01 kg
  不带支架: 7.47 lbs / 3.39 kg

  工作温度

  0°C 至 40°C / 32°F 至 104°F

  储存温度

  -20°C 至 60°C / -4°F 至 140°F

  湿度

  工作: 20% 至 80%; 储存: 10% 至 95% (最高湿球温度38.7℃)

  MTBF

  50,000小时演示

  安装选项

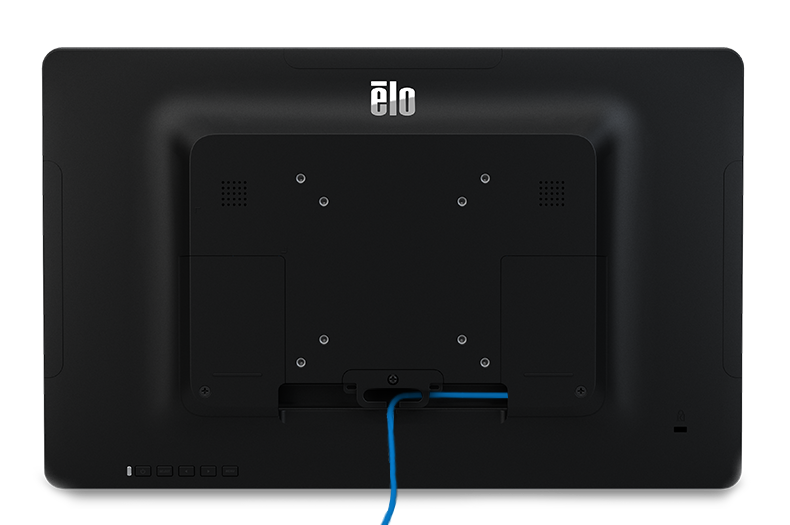

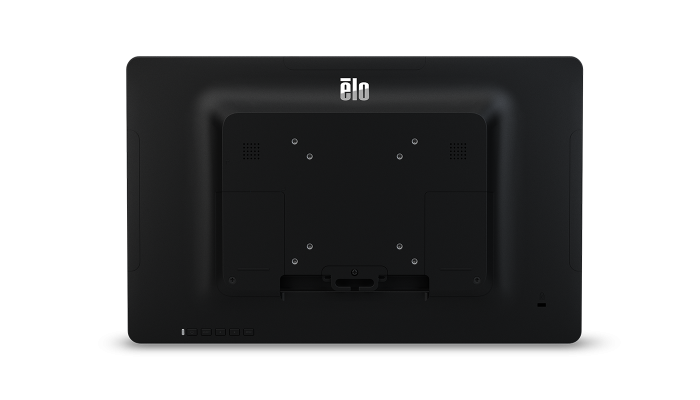

  VESA 4-孔 75 mm 及 100 mm 安装接口, 位于单元后部

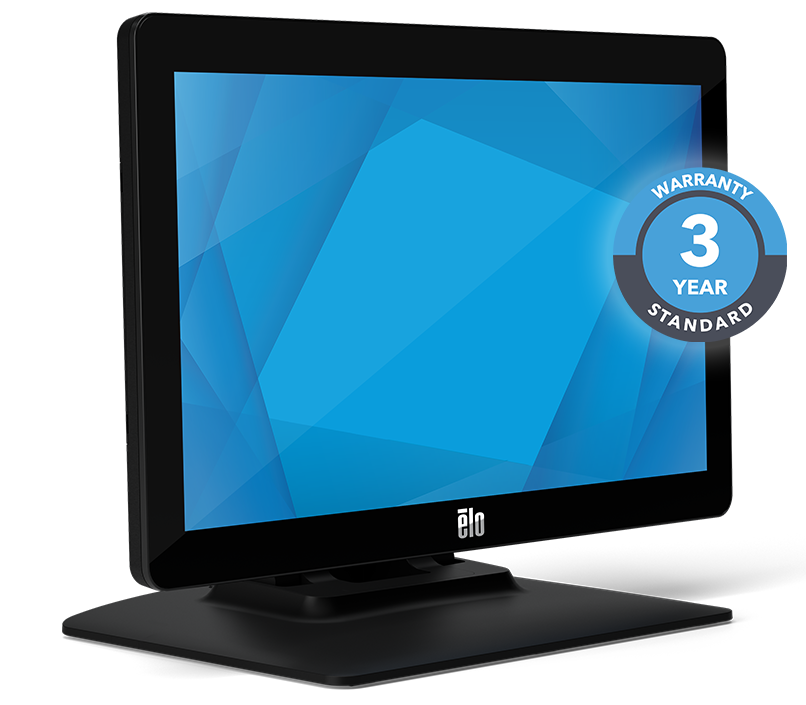

  质保

  3年

  延保选项

  4年质保 - Elo P/N: E898247
  5年质保 - Elo P/N: E898449
  3年质保 + 优先置换 - Elo P/N: E898648
  4年质保 + 优先置换 - Elo P/N: E894921
  5年质保 + 优先置换 - Elo P/N: E895125

  机构认证

  加拿大cUL，IC
  欧洲CE
  日本VCCI
  美国UL，FCC
  中国CCC
  韩国，KCC，电子待机
  澳大利亚RCM
  墨西哥NOM
  台湾BSMI
  International CB
  RoHS，中国RoHS，WEEE，REACH
  印度 BIS
  俄罗斯 EAC

  入口保护

  IPX1仅正面

  冲击防护

  全高清型号: IK07

  包装内含

  全高清型号：
  触控显示器
  快速安装指南
  HDMI线
  电源适配器
  2 x 线夹
  2 x 扎带
  EEI标签
  USB线（USB Type-A转Type-C）
  北美电源线
  欧盟电源线
  3 x 螺丝（M3x8mm）用于线夹
  2 x 螺丝（M3x10mm）用于盖板

  高清型号：
  触控显示器
  快速安装指南
  HDMI线
  电源适配器
  2 x 线夹
  2 x 扎带
  日本B级TM信息表
  用户手册光盘
  Mini-VGA转VGA线（Mini-VGA转DE-15（DB-15）公头）
  USB线（USB Type A 转USB Type B）
  音频线
  4 x 螺丝

  可选外设

  磁条阅读器 (MSR) – Elo P/N: E001002
  NFC/RFID 阅读器 – Elo P/N: E001004
  指纹识别仪 – Elo P/N: E134286
  条码阅读器 (BCR) – Elo P/N: E093433
  2D条码扫描器 – Elo P/N: E926356
  安智公司 ICMP EMV 刷卡机 (I-系列和 02系列监视器)-Elo P/N: E200465
  惠尔丰公司 E355 EMV 刷卡机 (I-系列和 02系列监视器)-Elo P/N: E201088
  MagTek eDynamo 刷卡机- E375343
  安智公司RP457c 刷卡机 (音频插孔, BT, USB) - E586981
  安智公司RP457c 刷卡机 (BT, USB) - E710930
  测温传感器Pro - Elo P/N: E534879

  支架，支架和套件

  壁挂支架套件 – Elo P/N: E143088
  Elo 安卓电脑模块 - Elo P/N: E611864
  I系列10寸显示器短版桌面安装底座- Elo P/N: E160104
  货架安装底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
  地面直立支架 (75mm 要么 100mm VESA) - Elo P/N: E048069
  圆柱底座– 6寸 (75mm 要么 100mm VESA) - Elo p/n: E047458
  圆柱底座– 12寸(75mm 要么 100mm VESA) - Elo p/n: E047663
  圆柱底座– 18寸(75mm 要么 100mm VESA) - Elo p/n: E047864
  圆柱安装底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
  1.8m Cable Kit (HD Model only) - Elo P/N: E210789
  3m Cable Kit (HD Model only) - Elo P/N: E210606
  Power Brick Kit – 1.8m Power Cable (HD Model only) - Elo P/N: E211174
  Power Brick Kit – 3m Power Cable (HD Model only) - Elo P/N: E210973
  1.8m Power USB Cable (HD Model only) - Elo P/N: E457742
  3m Power USB Cable (HD Model only) - Elo P/N: E209775
  Elo 自助解决方案 - 黑色 - Elo P/N: E949536
  Elo 自助解决方案 - 白色 - Elo P/N: E353758
  USB-C转USB-C电缆套件 - Elo P/N: E710364
  VGA-DB15至Micro 电缆套件 - Elo P/N: E710549
  DVI-D转HDMI线缆套件 - Elo P/N:E538507
  纤薄型自助一体机桌面支架 (75mm 要么 100mm VESA) - Elo P/N: E514693
  纤薄型自助一体机落地支架 (75mm 要么 100mm VESA) - E514881 + E515260
  1.8 m USB-C电缆套件– Elo料号：E408388
