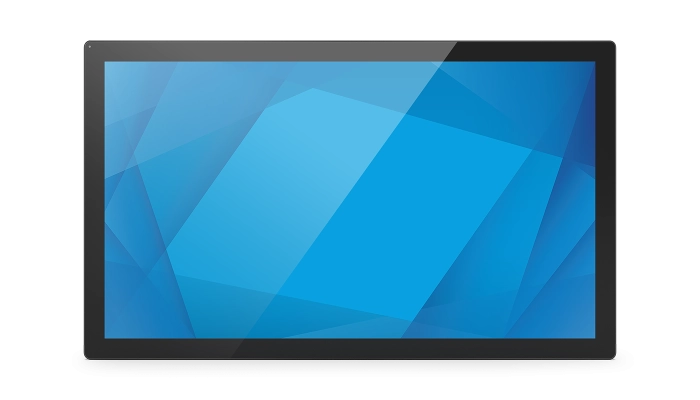

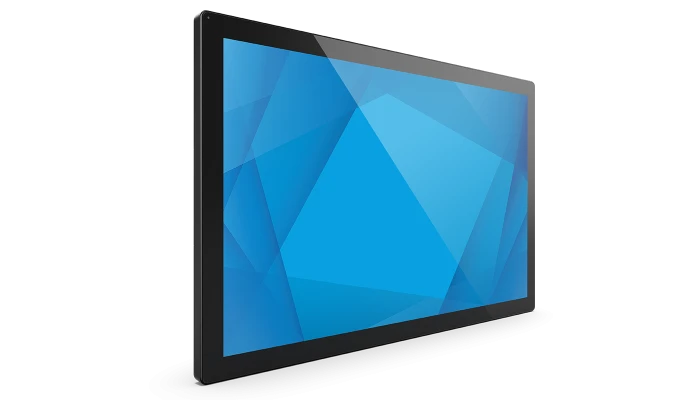

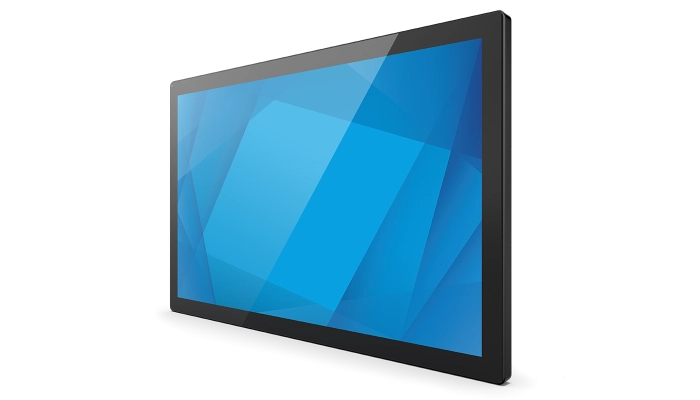

3204L
32寸互动数字屏

规格

• 技术

  ---

  产品料号

  TouchPro PCAP (清晰透明，防指纹) - E103164

  外壳颜色

  黑色

  触控技术

  PCAP (TouchPro® 投射式电容)-40点触控，支持Palm Rejection和 Touch Thru技术

  Touch Thru

  支持穿透厚度6mm玻璃/3mm塑料2点触控，支持戴厚度1.4mm手套操作

  Touch Interfaces

  USB-C

  对角线

  31.5 英寸对角线，有源矩阵 TFT LCD (LED)

  有效显示区域 (mm)

  27.5" x 15.47" / 698.4mm x 392.9mm

  长宽比

  16:9

  分辨率

  1920 x 1080 @ 60hz

  其他支持的分辨率

  640 x 480 @ 60Hz
  800 x 600 @ 56/60Hz
  1024 x 768 @ 60Hz
  1280 x 720 @ 60Hz
  1280 x 960 @ 60Hz
  1280 x 1024 @ 60Hz
  1920 x 1080 @ 50/60Hz

  可视角度

  水平: ±89° 或 178° 总计 / 垂直: ±89° 或 178° 总计

  色彩

  8位 (1670万)

  亮度 (标准)

  LCD面板：400 nits；PCAP：320 nits

  响应时间 - 总计 (标准)

  8 msec

  对比度

  3000:1

  电脑主机安装选项

  Elo Backpack 4.0
  Intel NUC带100mm x 100m VESA安装架
  BrightSign XT/XD/HD 系列播放器

  内置IoT控制管理

  EloView: Elo Cloud 云管理平台
  Crestron Connected V2

  屏幕显示 (OSD)

  开始选择：语言选择，时间设置，时区
  视频源选择：HDMI-1，HDMI-2，DisplayPort，USB-C
  视频设置：视频端口发现，亮度，对比度，黑电平，清晰度和长宽比
  颜色设置：色温，颜色传感器，用户预设（颜色），图片模式和HDMI范围
  音频设置：音频输入，音频输出，静音，音量选择；
  信息：显示器，温度，IoT网络状态，IoT错误信息，帮助和支持
  电源：功耗，电源锁定，节能模式，电源状态指示灯选项，HDMI CEC
  时间：时间设置，开/关时间表
  OSD设置：调用默认值，OSD定时器，OSD语言，OSD锁定和OSD纵向旋转，Touch Through，桌面；
  配置:源端口锁定(连接时将同步到EloView)， FW更新(通过OTA或USB)；

  详细信息请参阅用户手册

  I/O 端口

  2 x HDMI 1.4
  USB-C(用于触控及视频)
  USB-A (仅限Wi-Fi 接收器使用)
  RJ45 (用于 IoT LAN )
  RJ45(用于OSD控制器)
  DP端口1.2
  3.5mm TRS插头( RS232/MDC)
  3.5mm音频耳机输出
  4x Elo Edge Connect Micro USB 2.0


  控制按钮

  电源
  视频源选择
  OSD

  Video_1

  2 x HDMI TypeA(HDCP适用)
  DP 1.2连接器 (HDCP适用)
  USB-C 连接器 (HDCP适用)

  输入视频水平同步频率范围：FHD: 30 – 70KHz；
  输入视频垂直同步（帧速率）频率范围： 24 - 64 Hz

  耳机输出接口

  3.5 mm TRS 插孔

  扬声器

  2 x 5W立体声扬声器

  电源

  输入电源连接器：IEC 60320-C13；
  输入电源信号规格：100-240VAC 50/60Hz
  输出电源连接器(旁路输入电源到背面设备): IEC 60320-C14
  AC插座短电缆(IEC C14对C5头)额定功率:100V/2A (200w), 220V/2A (440w)

  电源

  开启: 44W
  休眠: 1.43 W
  关机: 0.29 W

  最长工作时间

  24小时/天

  尺寸

  30.07" x 18.04" x1.95" / 763.7 mm x 458.1 mm x 49.6 mm

  运输尺寸

  35.62" x 26.77" x 6.30" / 905 mm x 680 mm x160 mm

  重量 (不含包装)

  26.17 lbs / 10.9 kg

  重量 (含包装)

  33.75 lbs / 15.28 kg

  工作温度

  竖屏/横屏/倾斜(≤15°)模式：工作：32°F ~ 104°F / 0° C ~ 40° C；
  屏幕水平向上: 工作：32°F ~ 95°F / 0° C ~ 35° C

  储存温度

  -20°C ~ 60°C / -4°F ~ 140°F

  湿度

  工作：20%-80%；储存：10%-95% (湿球温度最高38.7℃)

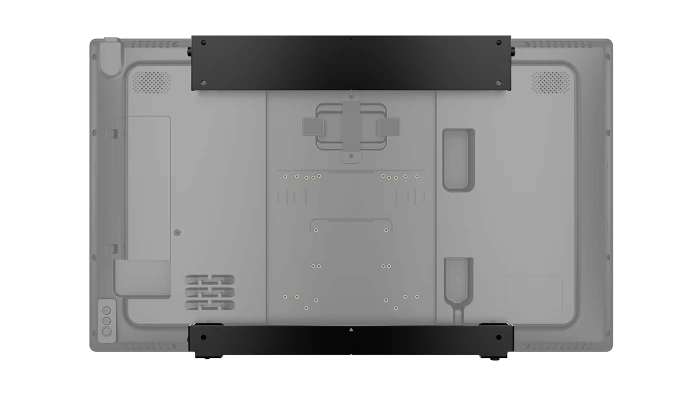

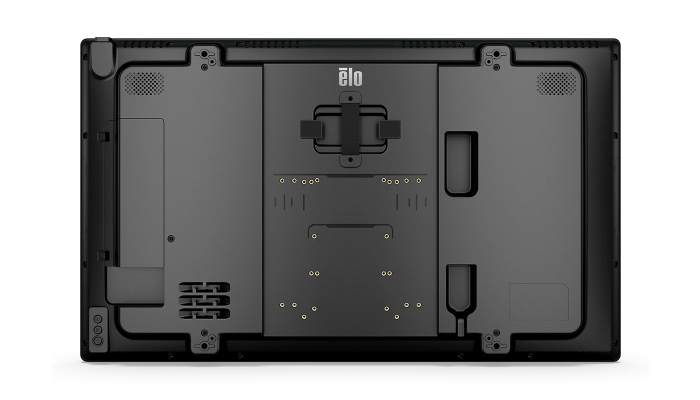

  安装选项

  VESA 400 x 400mm, M6

  密封性

  触摸屏密封到边框
  触摸屏密封到LCD

  MTBF

  50,000小时演示

  质保

  3年

  延保选项

  4 年标准质保 + 优先置换 - Elo P/N: E740135
  5 年标准质保 + 优先置换 - Elo P/N: E740330

  机构认证

  UL 62368-1
  FCC/CEC (US)
  cUL, IC (Canada)
  CB (International safety) (IEC/EN60950-1+IEC/EN62368-1)
  CE (Europe)
  VCCI (Japan)
  RCM (Australia)
  CCC/CEL, China RoHS (China)
  NOM Mexico
  防撞等级IK07，通过 UL60950落球测试

  支持能源之星

  8.0

  其他功能

  环境光传感器——根据环境光，自动匹配显示器亮度，自动唤醒，OTA FW升级

  包装内含

  3204L
  快速安装指南
  AC (输入) 电源线, IEC 60320-C13 美标
  AC (输入) 电源线, IEC 60320-C13 欧标
  AC (输入) 电源线, IEC 60320-C13 英标
  AC (输出)电源线, IEC 60320-C14 转 IEC 60320-C5 (0.3m) (通过PSE认证)
  USB 线 (1m) (连接: Type-C 转 Type-C)
  能源标签符合欧盟标准 2019/2013，1x EU EEI, 2x UK EEI
  4x M4x6mm平头螺丝 (用于BrightSign players安装)

  IDS Optional Accessories

  二维码扫描仪(SE4107) – Elo P/N: E245047
  二维码扫描仪(SE2707) – Elo P/N: E393160
  指纹识别仪 – Elo P/N: E134286

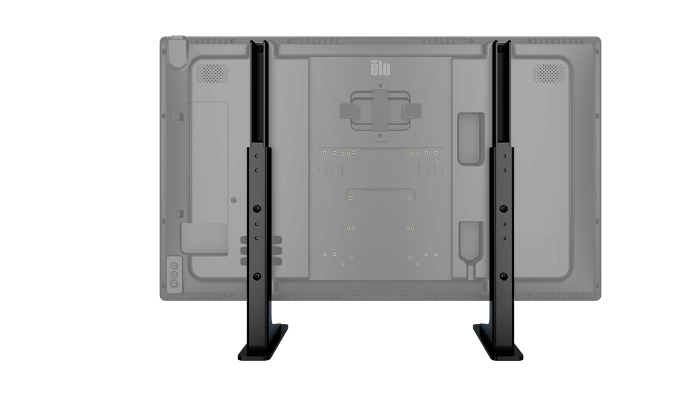

  IDS支架 - Elo P/N: E722153
  有线OSD遥控器 - Elo P/N:E483757
  更换电缆套件 - Elo P/N: E285277
  Elo Backpack® 4 (Value版) - Elo P/N: E393754
  Elo Backpack® 4 (标准版) - Elo P/N: E393359
  RFID - Elo P/N: E673037
  4K会议摄像头 - Elo P/N: E988153
  Wi-Fi适配器套件 - Elo P/N: E131942
  1.8M HDMI 2.0线 - Elo P/N: E951189
  1.8M RS232线 - Elo P/N: E959434
  1.8M USB Type-A转Type-C线 - Elo P/N: E951381
  1.8M DP转DP视频线- Elo P/N: E582895
  Elo 1M USB Type-C线套件 - Elo P/N: E802914
